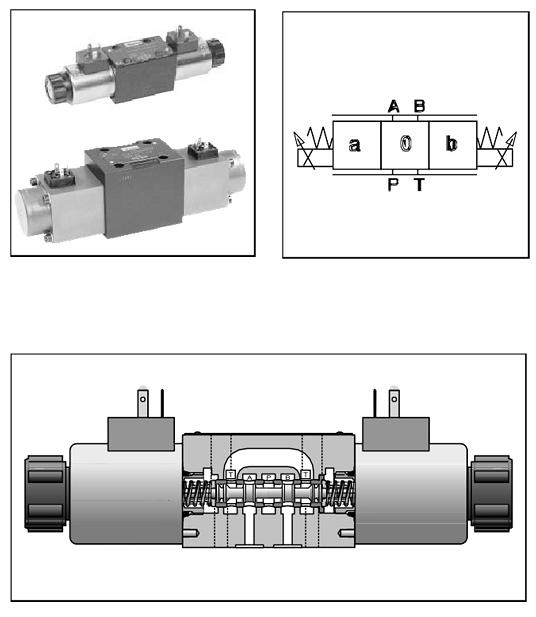

Tổng quát |
|
|
Thiết kế |
Van điều hướng tỉ lệ tác động trực tiếp |
Điều kiện nhiệt độ làm việc |
-20°C tới +60°C (-4°F tới +140°F) |
|
|
Tác động |
Van điện từ tỉ lệ |
Độ chống rung động |
25 g acc. DIN IEC68,
Phần 2-6 |
|
|

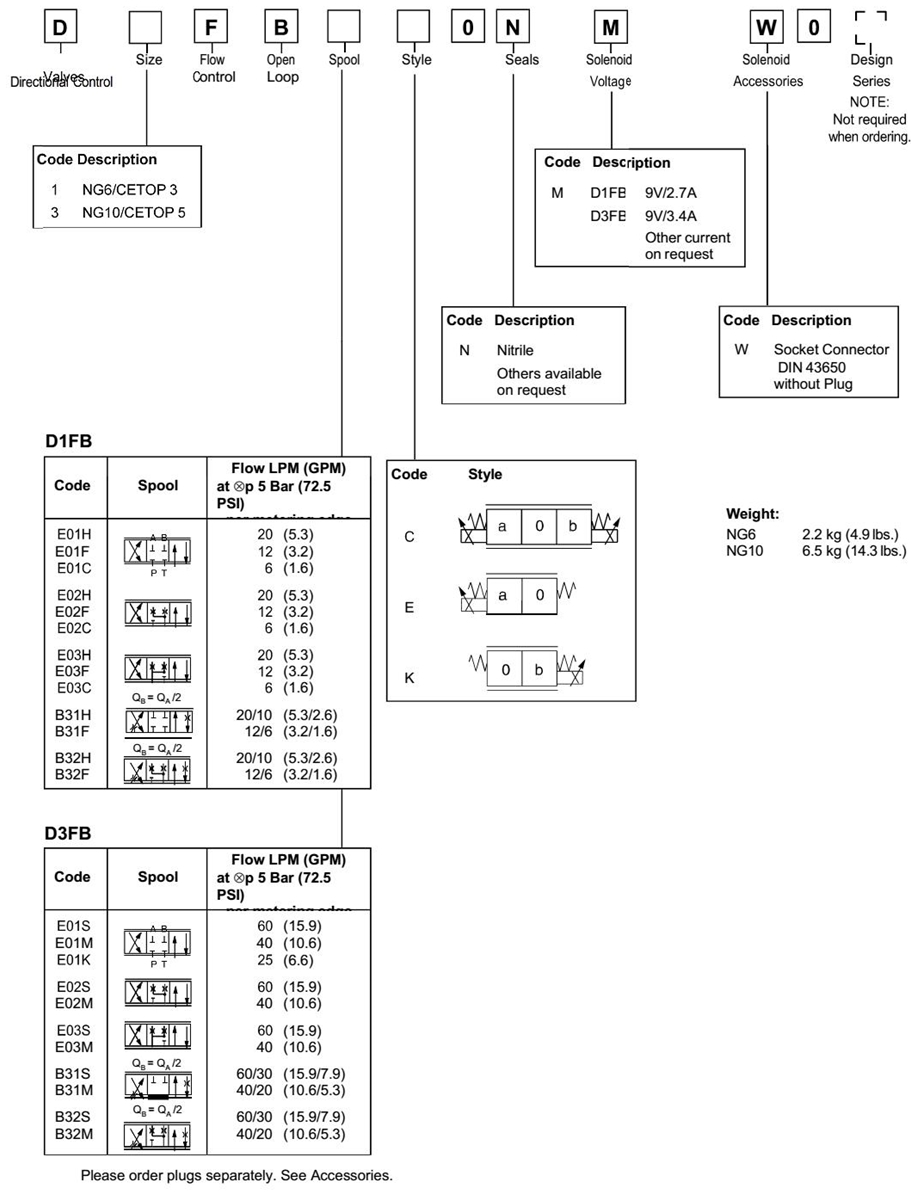

Kích thước |
D1FB: NG6 (CETOP 3) D3FB: NG10 (CETOP 5) |
|
|
Cấp độ bảo vệ |
D1FB: IP65 acc. DIN 40050
D3FB: IP54 |
|
|
Mặt kết nối |
DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
|
|
Vị trí kết nối |
Bất kỳ |
|
|
Phần thủy lực |
|
|
Áp suất làm việc cực đại |
D1FB:
Cửa P, A, B: 350 Bar (5075 PSI) Cửa T: 250 Bar (3625 PSI)
D3FB: Cửa P, A, B, T: 350 Bar (5075 PSI) |
Độ nhớt khuyến cáo |
30 tới 80 cSt (140 tới 370 SSU) |
|
|
Độ tinh lọc |
ISO 4406 (1999)
18/16/13 (acc. NAS 1683: 7) |
|
|
Dòng chảy |
Điểu kiện p=5 Bar D1FB: 6 / 12 / 20 LPM
(1.6 / 3.2 / 5.3 GPM)
D3FB: 25 / 40 / 60 LPM
(6.6 / 10.6 / 15.9 GPM) |
|
|
Chất lỏng |
Dầu thủy lực theo tiêu chuẩn DIN 51524 to 535, hoặc yêu cầu khác |
|
|
Nhiệt độ chất lỏng |
-20°C tới +60°C (-4°F tới +140°F) |
|
|
Độ nhớt cho phép |
20 tới 380 cSt (97 to 1750 SSU) |
Độ rò rỉ |
Tại áp suất 100 Bar (1450 PSI)
D1FB: < 50 ml/phút (3 in3/phút)
D3FB: < 100 ml/phút (6 in3/phút) |
|
|
Phần điện |
|
|
Tỷ lệ tác động |
100% |
Điện trở kháng |
D1FB: 2.7 ohms
D3FB: 1.8 ohms |
|
|
Điện áp cung cấp |
9 VDC |
|
|
Độ cách điện |
F [155°C (311°F)] |
|
|
Van điện từ |
Code M |
|
|
Dòng điện tiêu thụ |
D1FB: 2.7A D3FB: 3.4A |
Cách kết nối |
2+PE acc. EN 175301-801 |
|
|
Đặc tính dây điện |
3x1.5 (AWG 16) |
|
|
Công suất tiêu thụ |
D1FB: 25 W
D3FB: 31 W |
|
|
Chiều dài dây điện |
50m (164 ft.) |
|
